معلومات عن الانفرتر Inverter

تنبيه : طول هذا المقال وكثرة التفاصيل لا يعني بالضرورة أن الموضوع معقد ولكنه لزيادة الوعي الفني بحيثيات الحل المطروح

جهاز الانفرتر هو جهاز وظيفته تحويل كهرباء البطارية لتشغيل أجهزة المنزل  وهو أحد الحلول المستخدمة للتغلب على مشكلة انقطاع الكهرباء
يتميز هذا الحل بسهولة التشغيل وعدم وجود تكلفة مستمرة للتشغيل وأيضا انخفاض  الصوت والعادم
https://encrypted-tbn2.gstatic.com/images?q=tbn:ANd9GcTCvILvRy1zX0pTyXzX9GCrox5kLGqxJceBRI8IL92HiL9WWjgg
فكرة الإنفرتر  في حد ذاته هي التحويل من جهد البطارية 12/24 مثلا إلى جهد المنزل 220/110 المستمر

أغلب الأنواع الآن تأتي مع شاحن داخلي بحيث يتم شحن البطارية وقت توفر التيار! والتحويل عند انقطاع التيار
وإن لم يوجد شاح داخلي فيحتاج الأمر إلى جهاز مخصوص لشحن البطارية وهو ما يسمى بالتونجر


وفي هذه الحالة سوف يكون لديك توصيلات أكثر ولكل خيار مزاياه وعيوبه كما سنوضحه

تنبيه مبدئي جدا : يقول البعض أن هذه الكهربا مجانية وهذا غير صحيح لأن هذه الكهرباء يتم تخزينها عن طريق الشحن أثناء وجود التيار ولا ننسى قانون بقاء الطاقة
مكونات هذا الحل كالآتي وسنفترض مبدئيا وجود شاحن داخلي في الانفرتر

  • الانفرتر
  • البطارية
  • التوصيلات
  • الحامل
  • الكهربائي
  • المستخدم أو المشغل
  • الأجهزة المنزلية التي يتم تشغيلها

وسأذكر ملحوظات حول كل عنصر حسب ما توصلت إليه خلال بحثي وأيضا حسب معلوماتي الفنية

الإنفرتر

أولا : لابد أن نعرف الفرق بين الموجة التي يعمل بها التيار المنزلي  وهو ما يسمى
Pure Sine Wave
وموجة أخرى تسمى الموجة المعدلة
Modified Sine Wave
https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcQVI0h-ApE-W4ysIVRzVOaZnuA1PzJwN1I8RgBOYO8QEZyolNutWRjIYEx4

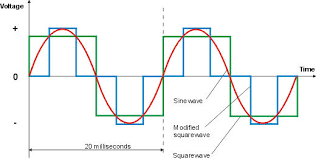

كما توضح الصورة فاللون الأحمر يوضح التيار العادي والألوان الأخرى توضح أشكال أخرى من الموجات

هذا سيفرق معك في تشغيل بعض الأجهزة التي لا تعمل إلا على الموجة الجيبيىة الحقيقية

إذن عند شراء انفرتر سنجد أن بعض الأجهزة يوصف بأنه يخرج بيور ساين ويف أو موديفيد وهذا سيكون له فرق في السعر وأيضا في نوعية الأجهزة التي يمكن تشغيلها فإذا كان الخرج بيور ساين ويف فسوف يكون مماثل تماما للكهرباء العمومي وبالتالي تشغيل كافة الأجهزة في حدود الحمل الأقصى له طبعا
يلاحظ أن الموجة المعدلة غير منسجمة مع الأجهزة التي فيها موتور وإن كانت تشغلها أحيانا ولكن يحدث تغير في سلوك الجهاز مثلا المروحة تعمل ولكن يلاحظ تغيير في صوتها ودورة الموتور وهذه نقطة سلبية يعوضها انخفاض السعر

يلاحظ أيضا أن بعض الأجهزة الصينية يكتب عليها أنها بيور ساين ويف ولا تكون كذلك وهو ما يعرفه البائع ويجب التأكيد عليه .

ثانيا: يلاحظ أن الأجهزة يعبر عن استهلاكها غالبا بالوات وبعض الانفرتر يعبر عن قدرتها بالفولت أمبير VA
وهذا يستدعي الانتباه عند حساب القدرة وتحويل الفولت أمبير إلى وات يستدعي الضرب في معامل دعنا نفترض أنه 60% بمعنى أن الجهاز الانفرتر إذا قيل انه يخرج 1000 فولت أمبير فيكون الأجهزة التي يمكن تحميلها عليه إدماليها 600 وات
وهنا سوف تقوم بحساب الأحمال التي يتوقع أن تقوم بتحميلها ويمكنك الرجوع إلى لوحة الطاقة الخاصة بالجهاز ويكون مدون فيها هذه المعلومة أو الاسترشاد بهذا الجدول بشكل تقريبي مع وضع هامش بالزيادة تفاديا لزيادة الحمل



ثالثا: بعض الأجهزة تدعم التحويل التلقائي عند انقطاع الكهرباء أو عودتها وهو ما يسمى ب UPS وهذه الخاصية إذا كانت متوفرة فهي ميزة ولكنها ينبغي في هذه الحالة عدم تركيب كهرباء الشقة عليها لأنه ربما يكون هناك أحمال زائدة فيتم التحميل تلقائيا بأحمال زائدة عن طاقة الجهاز. وهذه الخاصية تكون مفيدة في حالة تشغيل جهاز معين على الانفرتر ولا ترغب في أن يتوقف عن التشغيل مثل سرفر أو جهاز طبي مثلا

رابعا : الحماية يجب أن تتأكد أن الجهاز به حمايات كافية وبشكل أساسي الحماية ضد زيادة الأحمال وخاصة مع تنبيه صوتي والحماية ضد انخفاض جهد البطارية والحماية ضد الأخطاء عامة  الحماية ضد ارتفاع الحرارة
وهو ما ينص عليه في مواصفات الجهاز

خامسا: جهد البطارية التي  يدعمها الانفرتر هل هي 12 أم 24 فولت فإذا  كانت 24 فولت فسوف تضطر لشراء 2 بطارية 12 فولت  أو بطارية 24 فولت
بحيث يتم توصيلهما على التوالي في حالة بطاريتين



البطارية
ثاني مكونات الحل هو البطارية وهنا يجب الأخذ في الاعتبار أن هذا العنصر هو ما سيحدد مدة الوقت الذي سيعمل فيه الجهاز بعد انقطاع التيار فإذا كان قدرة الانفرتر ستحدد قدرة ونوعية الأجهزة التي سيتم تركيبها فإن قدرة البطارية هي ما ستحدد الوقت الذي سيستغرقه الجهاز لشحنها طبقا للأمبير الشاحن وطبقا لأمبير البطارية وكذلك وقت التشغيل بعد انقطاع التيار

أمبير البطارية:  سنفترض دوما أن البطارية 12 فولت والجهاز كذلك 12 فولت ولكن تقاس قدرة البطارية بالأمبير ساعة ah
والقدرات الشائعة 70-100-170 الخ
ويجب ألا يكون أمبير البطارية كبير جدا نسبة إلى قدرة الجهاز بحيث أن الجهاز إذا كان يخرج 10 أمبير فتركيب بطارية 170 يعني أنه يحتاج لوقت طويل للشحن وهكذا أعني أنه ينبغي أن ينبغي التناسب بين قدرة البطارية وقدرة الجهاز

والبطارية ال 100 أمبير تقريبا تكفي ساعة ونصف لجهاز 1000 فولت أمبير أو ما يسمى بواحد كيلو
ويتم حساب الوقت عن طريق ضرب فولت البطارية * الأمبير الخاص بها وقسمته على قدرة الجهاز على افتراض الاستخدام الكامل

نوع البطارية
لا اتكلم عن الماركات ولكن يوجد بطاريات السيارات وبطاريات الشحن العميق Deep Cycle
تستخدم بطاريات السيارات تقنية تسمى Starting

بطارية السيارات تناسب إعطاء قدرة عالية في بداية التشغيل ومن ثم عدم التفريغ أما بطاريات ديب سايكل فتصمم للشحن والتفريغ المتكرر بل والوصول لنسبة كبيرة من قدرتها فارغة بحيث يتم تفريغها إلى نسبة 75% من قدرتها
يلجأ بعض الناس لتشغيل بطاريات السيارات وهو ما يؤدي إلى سرعة تلفها وإن كانت تعمل بشكل جيد مبدئيا ولكن الأنسب لذلك الغرض هو بطاريات الديب سايكل وهي سعرها اغلى ولكن يتوفر منها بطاريات مستعملة مستوردة تكون بأقل من نصف السعر وجودتها معقولة

عدد البطاريات
يمكن توصيل أكثر من بطارية لنفس الجهاز ولكن على التوازي وذلك لإعطاء نفس الفولت 12 مثلا مع إعطاء وقت أطول للتشغيل وهذا يتوقف أيضا على قدرة الجهاز على شحن البطاريات في وقت مناسب حيث إن الانقطاع المتكرر للتيار يؤدي إلى عدم كفاية الوقت بين مرتي الانقطاع لشحن البطاريات

التوصيلات
يوجد  عدة طرق للتوصيل ولكن لا يحبذ بشكل عام توصيل الانقرتر لتشغيل الشقة بالكامل لما يحمله هذا الاحتمال من أحمال زائدة وخاصة إذا كان الانفرتر يدعم التشغيل التلقائي
إذا كان سيتم تشغيل الانفرتر على الشقة فيجب قبل تشغيله التأكد من إطفاء الأجهزة ذات الحمل العالي أو التي لا تتناسب مع الانفرتر
وهذه إحدى الطرق المباشرة للتوصيل المصدر هنا

https://scontent-a-cdg.xx.fbcdn.net/hphotos-ash3/t1.0-9/10153894_230583573801629_1507204973994862834_n.jpg

ويوجد طرق أخرى يعرفها الفنيون مثل عمل سكينة للتحويل بين المصدر الرئيسي وبين الانفرتر أو توصيل الانفرتر منفصلا بحيث يتم استخدام الخارج منه لغرض تشغيل أجهزة معينة أو توصيل الانفرتر ببعض خطوط المنزل فقط

أهم شيء هو الحذر من زيادة الأحمال وخاصة عند التشغيل التلقائي وأيضا من الأخطاء الشائعة التي سمعت عنها هو توصيل الموجب مكان السالب والعكس للبطارية والانفرتر وهذا يؤدي إلى تلف في الانفرتر لذا ينبغي التركيز

وأيضا ينبغي انتقاء المكونات العالية الجودة للسلك والسكينة والقواطع ان استخدمت وعدم التوفير في ذلك بل استخدام أعلى جودة ممكنة
وهذا فيديو يوضح طريقة توصيل أخرى

الحامل
يفضل عمل حامل معدني عند صناع الحديد والبوابات بمقاسات البطارية والانفرتر حتى تكون بمعزل عن العبث والأخطاء وتكلفته تتراوح من 80- 150 جنيه حسب المقاسات والخامات





الكهربائي:
بشكل عام يجب الاستعانة بفني يفهم جيدا طبيعة الجهاز والأحمال وياحبذا أن يكون يفهم طبيعة توصيلات الشقة بحيث يساعد في اتخاذ القرار فيما يمكن ادخاله أو لا يمكن  وكذلك التركيز على صحة التوصيلات وتجنب الأخطاء أثناء التركيب


المستخدم أو المشغل
قال لنا أحد المتاجرين بهذه الأجهز اليوم أنه ترك الموضوع لما يحدث من مشاكل من المستخدمين  وما اعرفه أن سبب ذلك هو عدم وعي المستخدم بتلك المعايير التي ذكرتها أعلاه مما يؤدي إلى اختلاف في التوقعات المستخدم يتوقع أن يشتري جهاز يحل مشكلة الكهرباء أي يحل محل الكهرباء العمومي وهو ماليس صحيح لأنه كما قلت يجب الأخذ في الاعتبار كل العناصر السابقة واختيار ما يناسبك مع العلم أن هذا حل بديل للأمور الهامة والطارئة وليس للرفاهيات وأيضا يشتكي الناس من كثرة انقطاع التيار مما يؤدي إلى عدم كفاية الوقت لشحن البطارية أو البطاريات

يجب أن يكون المستخدم حريصا وعارفا لطبيعة الجهاز وعدم التحميل الزائد والاستجابة لما يصدر عن الجهاز من تحذيرات عند زياد الحمل بتخفيف الأحمال وإطفاء بعض الأجهزة أو اطفاء الجهاز بالكلية إذا كان لا يتحمل وخاصة مع الانقطاع المتكرر للكهرباء

يحبذ توثيق خطوات التشغيل وكتابتها كتعليمات بحيث يعرفها الجميع


الأجهزة المنزلية التي يمكن تشغيلها
يمكن تشغيل الكمبيوتر والشواحن والراوتر واللمبات والمراوح وذلك في حدود طاقة الجهاز كما أكرر

إذا كان الجهاز لا يخرج بيور ساين ويف فسوف يكون هناك محاذير من تشغيل بعض الأجهزة

       لايتم تشغيل السخانات – السيشوار – الثلاجة – المكواة – الغسالة , فهو مخصص للطوارئ فقط فى حدود قدرته , استعمال الضروريات فقط يزيد من مده التشغيل

وكما ذكرنا سابقا فإن كل ذلك سيكون في حدود أحمال الجهاز

بعض محتوى هذه المقالة منقول من مواقع ذات علاقة ولم أذكر المصادر لأن هذه المعلومات بديهية للمتخصصين ومتكررة
